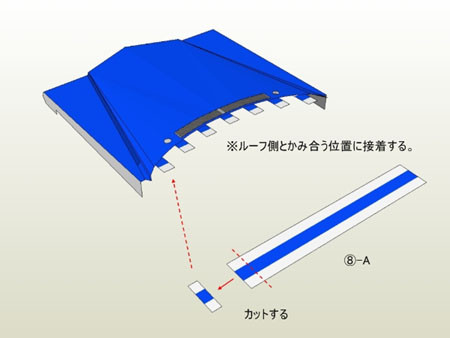

ルーフ部と噛み合わせるガイドを接着します。フロントウィンドウ下のガイドの位置と噛み合うように接着していきます。











































ボンネットを本体へ組み付けします。ルーフ部とお互いのガイドをかみ合わせるようにします。ボンネット両側の白い切り欠き部分はフロントホイールハウスの角に合わせるように接着します。ラジエーターグリルとボンネット先端の形状が一致するよう注意しながら接着してください。(図では内部補強ののりしろは省略しています。)

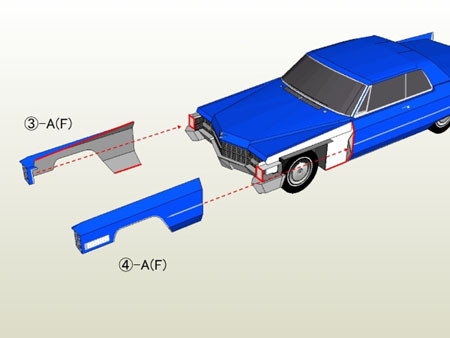

フロントフェンダーを組立て、本体に接着してください。





[補足説明]

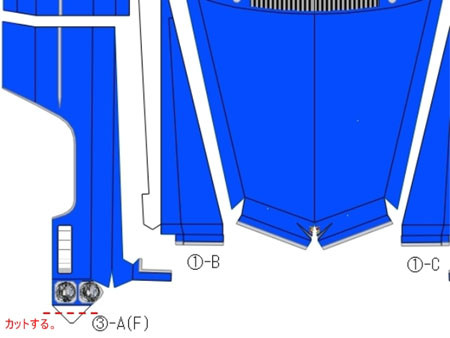

Frフェンダー部品ののりしろは、はみだしがあるため上図で示した部分をカットしてください。

(反対側も同様です。)

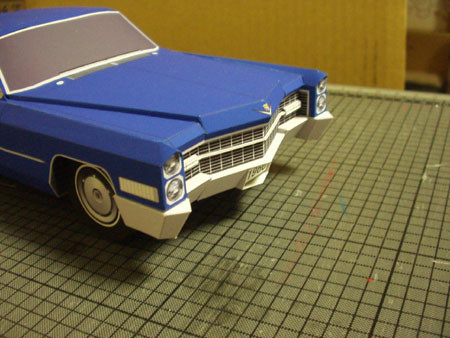

フロントフェンダーを取り付けると、こんな感じになります。

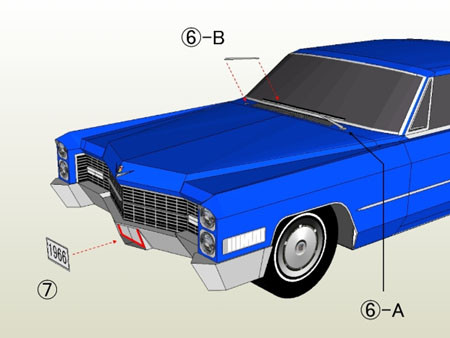

ナンバープレート、ワイパーアームを取り付けます。ワイパーアームは根元部分を折り曲げて接着しますが、大変細い部品なので、注意してください。

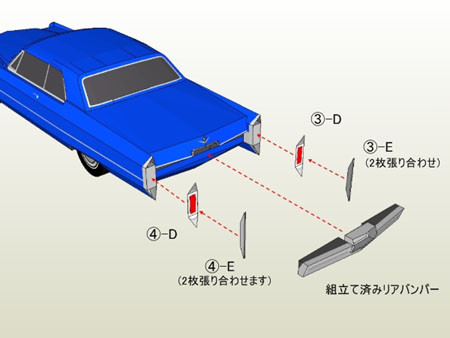

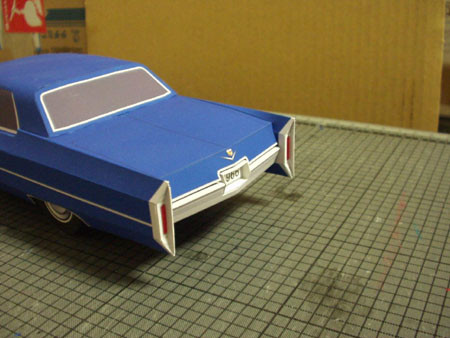

テールランプと組立て済みリアバンパーを本体へ接着します。③-E、④-Eは2枚貼り合わせて使用します。図にはありませんが、ナンバープレートをリアバンパーへ接着してください。

こんな感じになりましたか?

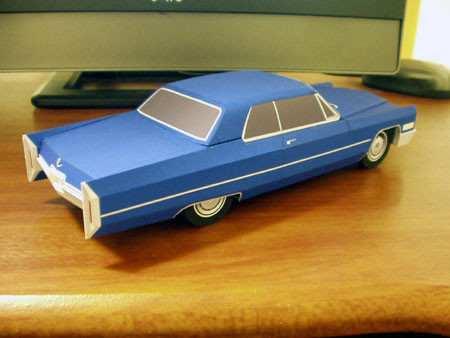

⑯ 完成

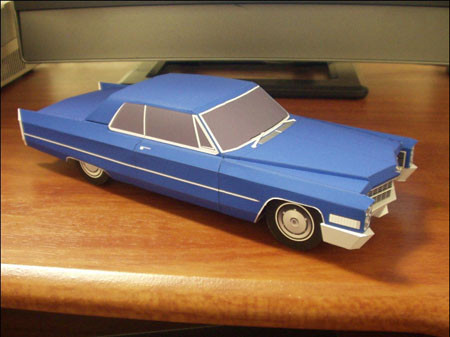

1966 Cadillac 1_24







































内部補強がしっかり入っているので、かなり頑丈な仕上がりになったと思います。
