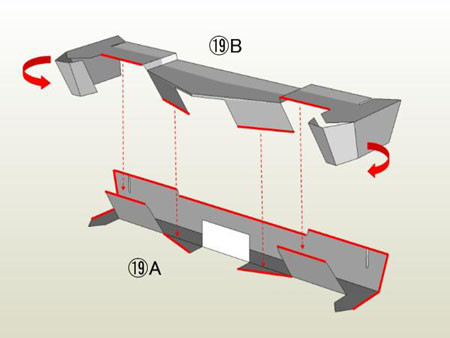

フロントバンパーを組み立てます。複雑な形状をしていますので、注意してください。

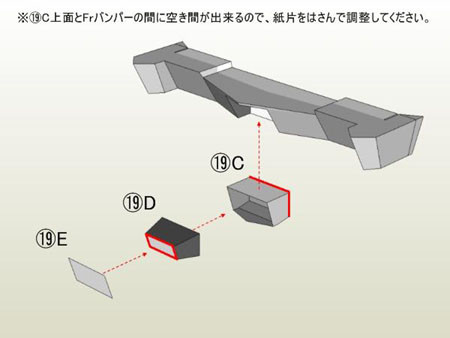

      ナンバープレートを取り付ける部品を製作、バンパーに接着します。⑲CとFrバンパーの間に1ミリほどの隙間が出来てしまいますので、紙片などを間にはさんで調節してください。

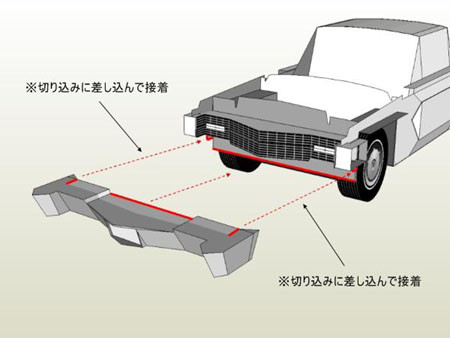

                                            組みあがったフロントバンパーを本体に取り付けします。バンパー後部の切込みを本体前部の突起に差し込み接着します。位置がうまくあわない場合、バンパーまたは本体のどちらかの工作に問題がある可能性があります。

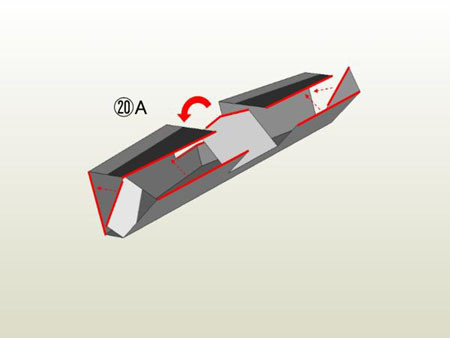

リアバンパーを組立てます。この部品は外側ボディーが出来上がったときに本体へ接着します。

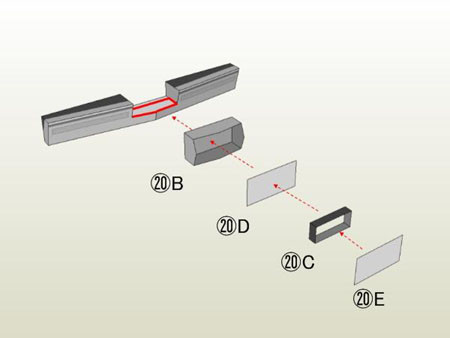

       リヤのナンバープレートを取り付ける部分を組み立てます。

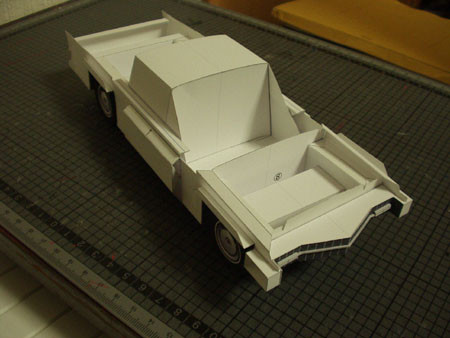

本体内部補強部分完成







































A部品を使用する組立てはここで完了です。この後外装部品を取り付けていきますが、もう一度不正確な部分や歪みが生じていないかを確認してください。

 ※ この画像ではフロントバンパーがまだ取り付けられていません。









































リヤバンパーは本体外装部品を取り付けた後で使用しますので、この段階ではまだ取り付けしません。



この次はB部品を使用して外装部分を組み立てていきます。
